Sebagai komponen anjal teras sistem pengikat rel, klip anjal kereta api antarabangsa diseragamkan sekitar empat dimensi teras: bahan, prestasi, ujian dan aplikasi. Rangka kerja keseluruhan membentangkan struktur "standard yang diterima di peringkat antarabangsa mendahului, piawaian serantau memberikan perincian, dan piawaian kebangsaan yang menyesuaikan diri dengan situasi yang berbeza." Fungsi teras mereka adalah untuk mengawal selia reka bentuk, pengeluaran, ujian dan penggunaan klip anjal, memastikan kebolehtukaran, keselamatan dan ketahanan merentasi negara dan laluan kereta api yang berbeza, meliputi pelbagai senario kereta api termasuk konvensional, -haul berat dan rel laju-tinggi. Pada masa ini, piawaian klip elastik kereta api antarabangsa terutamanya dibahagikan kepada tiga kategori: piawaian yang diterima di peringkat antarabangsa, piawaian bersatu serantau dan piawaian khusus untuk negara-negara utama. Piawaian ini saling melengkapi, masing-masing dengan fokus tersendiri, secara kolektif membentuk sistem standard antarabangsa yang lengkap.
1. Piawaian berkaitan Pertubuhan Antarabangsa untuk Standardisasi (ISO).
1. Piawaian berkaitan Pertubuhan Antarabangsa untuk Standardisasi (ISO).
Tumpuan teras adalah pada ujian bahan jalur elastik dan ujian sistem pengikat, yang merupakan asas untuk pengeluaran dan ujian jalur elastik global. Terutamanya termasuk:
- Siri ISO 22074: "Aplikasi Kereta Api-Trek-Kaedah Ujian Sistem Pengikat" menjelaskan prosedur ujian dan piawaian pertimbangan untuk penunjuk utama seperti tekanan klip, kekakuan lif, hayat lesu dan prestasi penebat. Ia adalah spesifikasi umum teras untuk pengesahan prestasi klip.
- ISO 5948: "Spring Steel Testing Standard" menetapkan komposisi kimia, sifat mekanikal, struktur metalografik dan keperluan lain keluli spring yang digunakan untuk bar spring dan menyediakan standard bersatu untuk pemilihan bahan bar spring.
Penerangan Produk
2. Piawaian berkaitan Kesatuan Keretapi Antarabangsa (UIC) Direka khusus untuk komponen landasan kereta api, piawaian ini lebih memenuhi keperluan operasi sebenar kereta api dan berfungsi sebagai asas teras untuk kerjasama kereta api antarabangsa. Ia terutamanya termasuk: siri - UIC 860: "Syarat Teknikal Umum untuk Pengikat Rel", yang merangkumi prinsip reka bentuk, toleransi dimensi, rawatan permukaan dan keperluan pemasangan klip elastik, dan menjelaskan keperluan keserasian antara klip elastik dan rel dan pad besi, dan boleh digunakan untuk pelbagai laluan kereta api antarabangsa{{7}2}2:{{4}2} Ujian Keletihan Pengikat Rel" memfokuskan pada kaedah ujian hayat kelesuan untuk klip anjal, yang memerlukan klip anjal tidak menunjukkan keretakan atau kegagalan di bawah beban kitaran tertentu untuk memastikan kebolehpercayaan operasi.
3. Piawaian Eropah (EN)
Rangkaian kereta api di negara-negara Eropah sangat saling berkaitan dan mempunyai keseragaman standard yang tinggi. Piawaian teras adalah setara dengan mengguna pakai atau memperhalusi piawaian antarabangsa dan terpakai kepada negara dan negara Eropah yang mengguna pakai jenis rel Eropah. Terutamanya termasuk:
- Siri EN 13481: "Aplikasi Kereta Api-Trek-Keperluan Prestasi untuk Sistem Pengikat" ialah piawaian teras untuk klip Eropah dan dibahagikan kepada tiga bahagian: Bahagian 1 (keperluan am), Bahagian 2 (pengikat trek balas, menjelaskan penunjuk prestasi model yang biasa digunakan (Bahagian C3 klip bebola yang sesuai), dan tidak bersesuaian untuk klip fasa Kelas C. kereta api berkelajuan tinggi-dan talian tugas berat-).
- Piawaian sokongan: Piawaian DIN Jerman (DIN 17221 "Spring Steel Specification", DIN EN 13481, bersamaan dengan piawaian Eropah), piawaian BS British (BS EN 13481, bersamaan dengan piawaian Eropah), yang memperhalusi lagi proses pengeluaran dan butiran ujian.
4. Piawaian Amerika Utara Dengan kereta api Amerika dan Kanada sebagai teras, ia menyesuaikan diri dengan ciri-ciri garisan beban berat dan beban gandar besar di Amerika Utara. Piawaian memberi tumpuan kepada kepraktisan dan ketahanan. Terutamanya termasuk: - Piawaian AREMA (Persatuan Kejuruteraan dan Penyelenggaraan Kereta Api Amerika): Bab 3 "Struktur Trek" "Manual Kejuruteraan Kereta Api" menjelaskan tekanan lengkok, hayat keletihan dan keperluan bahan bar elastik. Keluli spring AISI 6150 biasanya digunakan dan ia menetapkan bahawa tekanan lengkok bar elastik mesti mencapai 10-15kN, dan jangka hayat keletihan tidak boleh kurang daripada 3×10⁶ kali. - Piawaian ASTM: ASTM A232 "Spring Steel Specification" dan ASTM E466 Testing Performance System dan ASTM E466 Testing Material Support Technical Performance Testing Method untuk ASTM E466 Testing Method dan ASTM E466 Performance Testing System dan ASTM E466 Testing Performance Support teknikal untuk bahan ujian spring Fatigue. ujian, dan digunakan bersama dengan piawaian AREMA. ### 3. Piawaian khusus negara utama-(disesuaikan dengan keadaan negara, ciri tersendiri) Setiap negara menggabungkan ciri-ciri operasi kereta apinya sendiri (seperti-kelajuan kereta api berkelajuan tinggi, beban gandar tugas berat, spesifikasi jenis rel) dan merumuskan piawaian sendiri berdasarkan piawaian antarabangsa dan serantau untuk memastikan dan menjelaskan secara terperinci keperluan teknikal negara yang digunakan untuk menjelaskan keperluan teknikal yang biasa di negara itu. memenuhi keperluan barisannya sendiri.

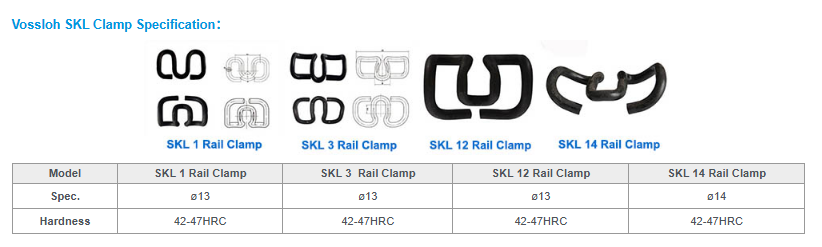

5. Piawaian Jerman (menyokong sistem Vossloh) Berdasarkan sistem pengikat Vossloh Jerman, piawaian jalur elastik eksklusif telah dibangunkan, menampilkan penggredan tekanan snap, yang sesuai untuk laluan kereta api di negara Eropah dan banyak negara di seluruh dunia: - Piawaian teras: EN 10089 (Spring Steel Specification), DIN 17221, klarifikasi keperluan teknikal spring SKL, DIN 17221. 12/15/18), antaranya bar spring SKL 15 mempunyai tekanan gesper 15kN, sesuai untuk rel UIC60 dan merupakan. 6. British Standard (menyokong sistem Pandrol) yang paling banyak digunakan Sistem pengikat British Pandrol memfokuskan kepada{11}}tugas berat dan keperluan pemasangan pantas. Piawaian teras ialah BS EN 13481. Klip yang ditampilkan termasuk siri PR (tekanan lengkok tinggi, sesuai untuk-kereta api tugas berat), sistem Fast Clip (klip-prapasang, menyokong pemasangan mekanikal) dan klip Nabla (reka bentuk berbentuk bilah-, sesuai untuk plat sandaran besi tertentu).
7. Piawaian negara/rantau lain - Jepun: JIS E 1115 "Track Fastener Standard", menampilkan siri klip jenis E-, sesuai untuk tolok sempit Jepun dan laluan kereta api berkelajuan tinggi-Shinkansen, memfokuskan pada penyesuaian ringan dan anjal. - Russia: GOST 31385 "Kereta api yang disesuaikan dengan Luas Teknologi Fasteners" garisan, menjelaskan keperluan bahan, saiz dan-anti kakisan bagi jalur elastik, serta dipadankan dengan rel standard Rusia dan plat sandaran besi. - Australia: AS 1085.14 "Track Fastener Standard", disesuaikan dengan landasan kereta api angkut berat-Australia, mempunyai keperluan yang lebih tinggi terhadap hayat keletihan dan rintangan kakisan.
8. Piawaian Cina (Siri TB/T)
Menyesuaikan diri dengan keperluan yang berbeza bagi kereta api konvensional,-kelajuan tinggi dan{1}}berat{1}} China, sistem standard rel elastik yang lengkap telah dibentuk, teras yang merangkumi:
- Siri TB/T 3065: Mata Air Pengikat Kereta Api (versi terkini TB/T 3065-2020), meliputi spring yang biasa digunakan seperti Jenis I, Jenis II dan Jenis III, dan menentukan daya pengikat, perjalanan spring dan keperluan bahan untuk spring yang berbeza (biasanya keluli spring 60Si2MnA dan 60Si2CrA).
- TB/T 3395.3-2015: Piawaian khas untuk-klip anjal rel berkelajuan tinggi, yang mengemukakan keperluan yang lebih tinggi untuk keanjalan, hayat lesu dan prestasi penebat klip anjal trek tanpa balast, dan sesuai untuk laluan rel berkelajuan tinggi dengan kelajuan 350km/j dan ke atas.
Dalam praktiknya, banyak projek kereta api mengutamakan piawaian UIC dan EN untuk memastikan keserasian-rentas sempadan. Piawaian nasional menyediakan panduan tambahan untuk keadaan operasi tertentu. Secara keseluruhan, penyeragaman klip elastik merangkumi pemilihan bahan, reka bentuk struktur dan prestasi keletihan, menyediakan asas yang kukuh untuk operasi kereta api yang selamat dan boleh dipercayai di seluruh dunia.
